Задолбались на рельсах? Вот как их сглаживают (почти никак)

Если у Челябинска есть выдающиеся черты, то это трамвайные рельсы: они так выдаются, что их проезд частенько отдаёт зубной болью. В июне этого года мэрия Челябинска заключила договор с ООО «Мегастрой» на ремонт трамвайных переездов стоимостью 11,7 млн рублей, который должен закончиться в середине октября. Мы проехали по местам, указанным в контакте, чтобы понять: действительно ли мы будем летать через переезды ещё до зимы?

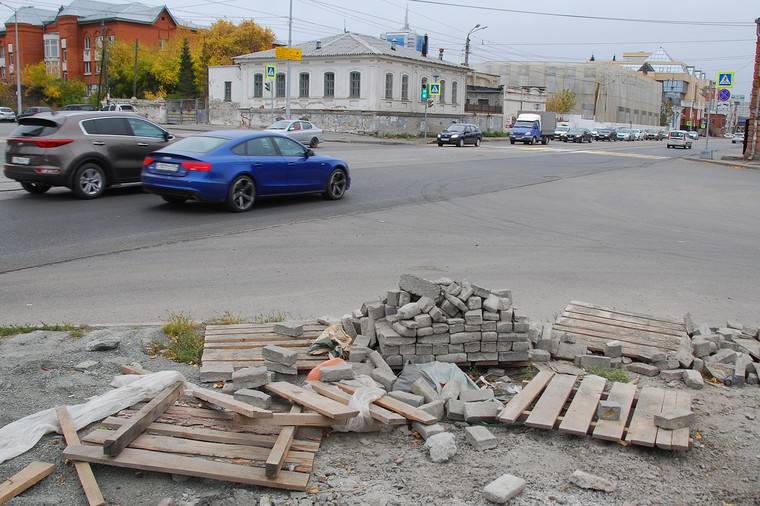

На пересечении Свободы и Труда работы проводили с месяц назад: старая плитка лежит вдоль дороги
Результат выглядит не слишком опрятно. По контракту здесь должны уложить плитку другого формата (30 х 30 см)

Изначально работы планировалось выполнить летом, но подрядчик, ООО «Мегастрой», до конца сентября рельсовыми переездами так и не занялся (всего у компании контрактов почти на 34 млн рублей). В конце сентября комитет дорожного хозяйства инициировал процедуру внесения ООО «Мегастрой» в реестр недобросовестных подрядчиков, а также был выписан штраф в 5000 рублей. И всё же пусть с опозданием, но работы начались.

Мы проехали 12 из 19 локаций. Активную реконструкцию мы заметили только на пересечение проспекта Победы со Свердловским, где сейчас ограничено движение, в том числе, запрещены левые повороты с некоторых направлений.

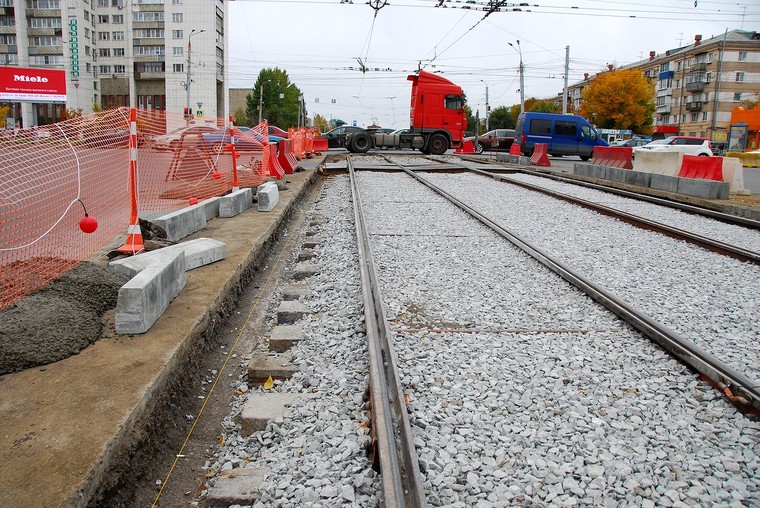

Рабочие сняли грунт возле рельсов и готовятся к укладке плитки
Машины сочатся в два ручья по временным настилам
А вот и будущее покрытие: плитка размером 30 х 30 см

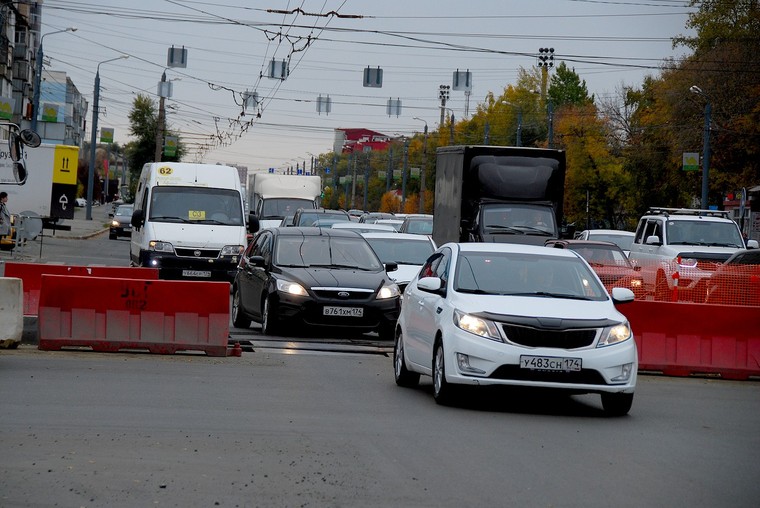

Следы работ заметны на пересечении Кашириных с улицей Кирова, но здесь пока срезали лишь часть асфальта, существенно замедлив поток

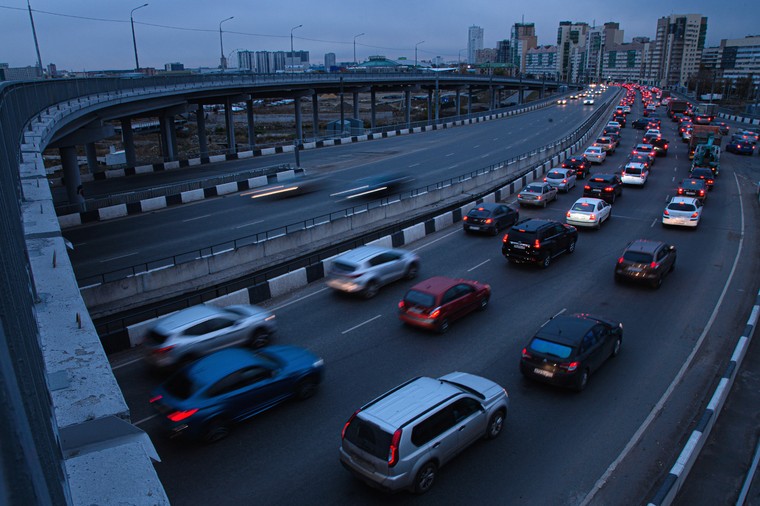

Вечером Кашириных стоит в пробке
Аналогичная ситуация — на пересечении Свердловского и Труда (около Дворца спорта)

Сорванные сроки ремонта — это одна сторона проблемы. Интереснее другой вопрос: насколько целесообразно выкладывать настилы переездов плиткой? До сих пор в Челябинске либо закатывали их в асфальт, либо облагораживали плиткой в форме небольших кирпичиков. Судя по состоянию переездов, оба способа далеки от идеала.

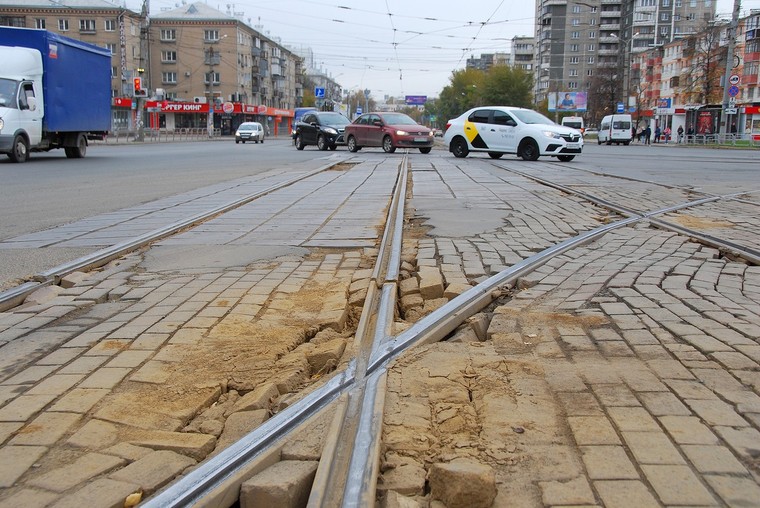

Главная проблема плитки: она выкрашивается и проседает возле рельсов, особенно если они в этом месте имеют сложную конфигурацию
И таких мест достаточно

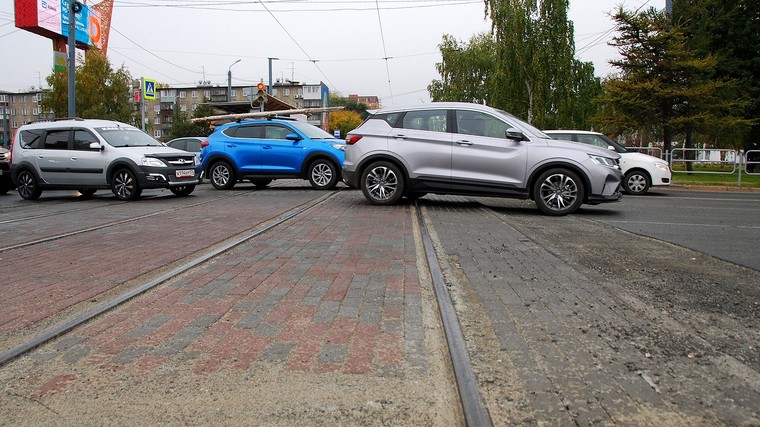

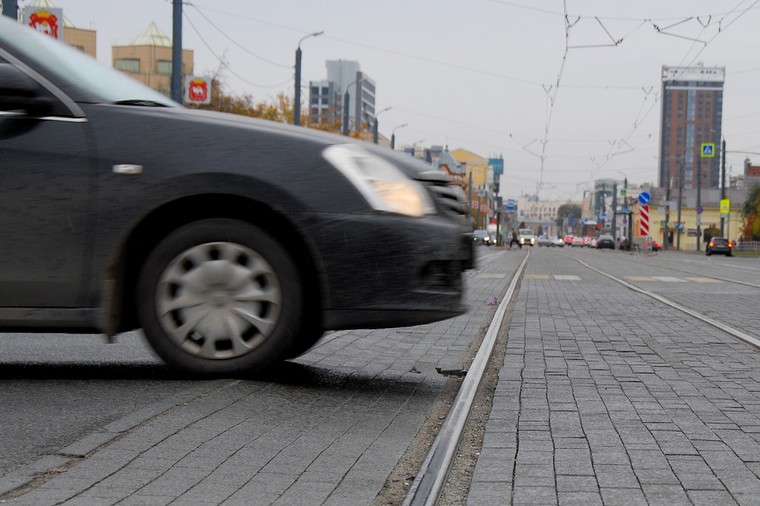

На снимке видно, что плитка и рельсы выполнены не вровень с асфальтом: машина клюёт при переезде
При проседании плитки образуются приличные ступеньки
Немногим лучше на асфальтовых переездах. Покрытие проминается возле рельса, и на снимке хорошо видно, как интенсивно работает подвеска этого Volkswagen Polo, хотя он еле крадётся
Головка рельса выступает над асфальтом на несколько сантиметров. По нормативам (ГОСТ Р 50597-2017) — не более 1 см

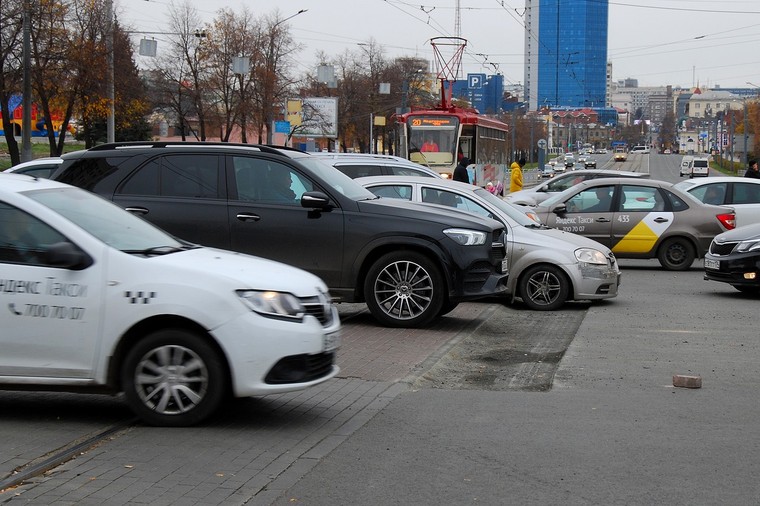

Этот переезд на проспект Победы выложен более мощной плиткой, но покрытие старое, лежит небрежно, а часть плиток уже потерялась (пересечение подлежит ремонту в этом году)
Широкая плитка есть и на пересечении Российской с Труда (Первой Пятилетки), но рельсы здесь всё равно весьма злые

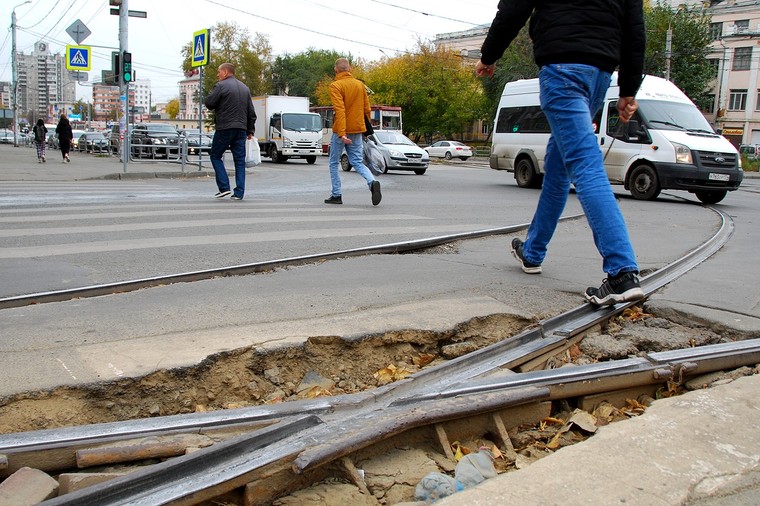

На поворотах и в сложных местах трамвайный рельс имеет желоб, что усиливает тряскость при проезде таких путей
Перекрёсток Российской и Карла Маркса явно просит ремонта

А как оформляют переезды в других городах? В Москве, например, ситуация тоже не везде идеальная, но всё же лучше: здесь часто используются специальные настилы, которые лучше сохраняют геометрию.

Москва: на этом пересечении уложены бетонные плиты

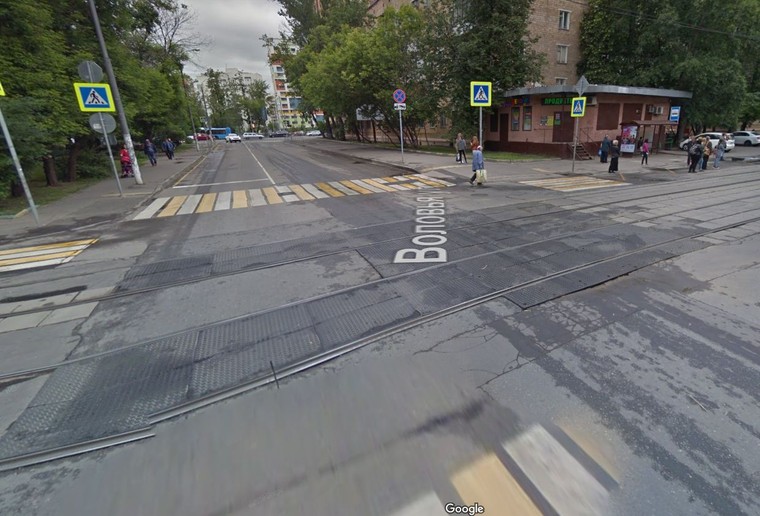

А здесь применяются специальные металлические настилы

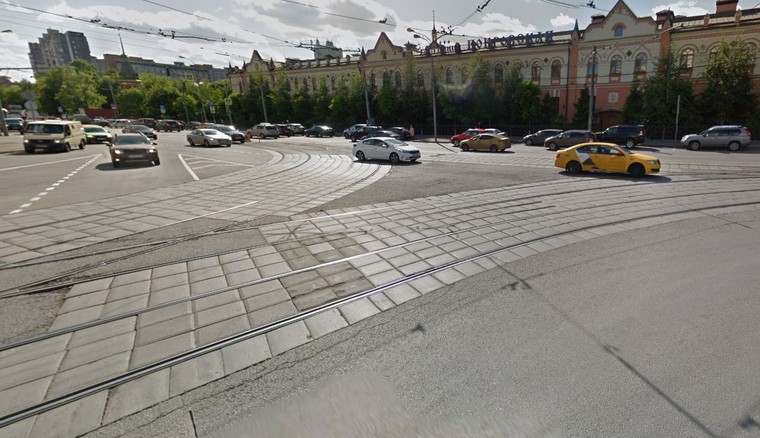

Вот переезд из плитки: примерно такой же вариант будет в Челябинске
Это Прага: трамвайные рельсы закатаны в асфальт, просто сделано это ровнее, чем в Челябинске. Кстати, полоса асфальта вдоль рельсов укладывается отдельно от основной проезжей части, что позволяет добиться хорошей геометрии

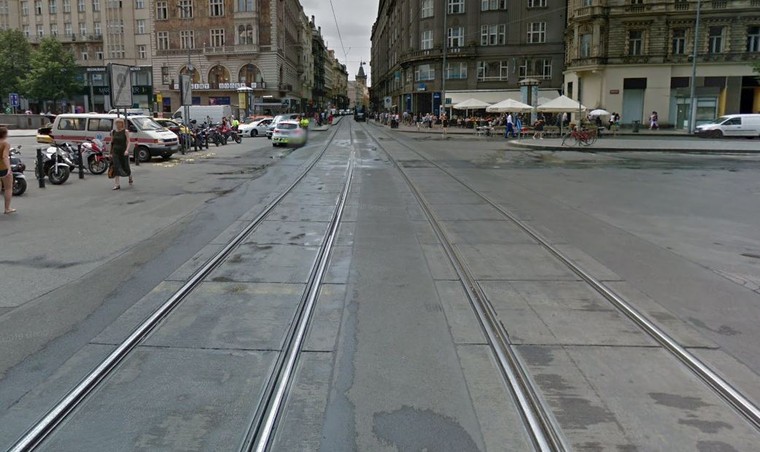

Тоже Прага: настил из бетонных плит
По таким путям в Праге разрешено ездить автомобилям: они ровные и прочные
Наконец, пражская экзотика: мостовая из брусчатки. Обратите внимание, как аккуратно подогнаны камни меньшего размера к самым рельсам

Главная проблема плитки: повышенное давление на грунт. Чтобы компенсировать это явление, под плиткой делают основание из щебня, но в любом случае рельсы и прилегающие к ним плитки давят на основание неравномерно, отчего со временем нарушается геометрия переезда. Настилы из более крупных и массивных фрагментов в этом смысле предпочтительнее: от них проще добиться стабильности в течение длительного срока службы. Другое дело, что их укладка дороже и требует техники и квалификации, не всегда доступной мастерам-плиточникам.

Архивный снимок 2017 года: убийственные рельсы на перекрёстке улицы Труда и Красной
Это же место сейчас: не идеально, но лучше, чем было. В этом году настил должны переложить вновь —на этот раз более широкой плиткой 30 х 30 см

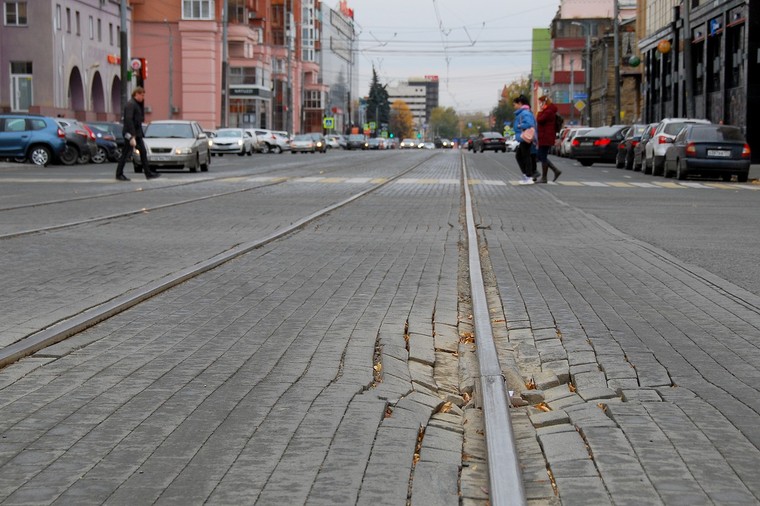

На этом снимке видно, как сильно гуляет мелкая плитка. В местах проезда машин образуются колеи

Хорошая новость в том, что в этот раз выбрана всё же плитка большего размера. Её характеристики прописаны в техническом задании. Кроме того, заказчик требует создание подушки из щебня глубиной 15 сантиметров.

Щебёночная прослойка должна обеспечивать более равномерное распределение давление и, как следствие, лучшую устойчивость плитки

Исполнитель контракта, ООО «Мегастрой», даёт гарантию на работы: 4 года для самой плитки и 6 лет для основания. Впрочем, пока подрядчик не отличался обязательностью, так что слишком рассчитывать на гарантию, вероятно, не стоит.

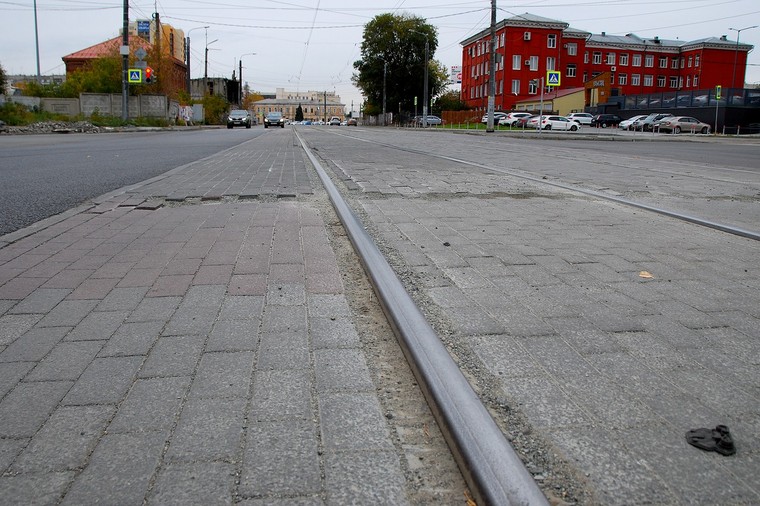

Просаженная около рельса плитка — типичная картина для центра Челябинска

Опыт других городов показывает, что при обустройстве переездов через трамвайные пути более значим даже не тип настила, а качество работ и регулярное обновление покрытия. В нашем случае о качестве судить пока рано, но цейтнот вряд ли помогает делу. Мы направили в Комитет по дорожному строительству запрос о новом дедлайне, но ответа пока не получили.

Подвеска Toyota Camry срабатывает при проезде рельсов на пересечении улицы Свободы с Карла Маркса

До сих пор проблеме рельсовых переездов внимания в Челябинске почти не уделялось, поэтому на большинстве перекрёстков они существенно тормозят поток и вынуждают водителей ездить загогулинами, огибая участки, где покрытие проседает особенно сильно. Ждём окончания работ, чтобы оценить качество новой плитки.
